高纯锑化铟单晶片 InSb晶圆 本征/Te掺杂N型/Ge掺杂P型 单双面抛光 <100><111>晶向 3-5μm中波红外探测器外延衬底 超高迁移率霍尔传感器磁阻器件 高频高速半导体 科研实验可定制尺寸
一、产品简介
本款锑化铟（InSb）单晶片是**超高迁移率窄带隙III-V族化合物半导体核心基材**，采用先进**液封直拉法（LEC）/垂直梯度凝固法（VGF）** 生长高完整性原生单晶锭，全程百级无尘车间精密制程，经精密切片、均匀研磨、CMP化学机械超镜面抛光精制而成。产品严格管控晶体位错密度、晶格均匀性、厚度公差与表面洁净度，无崩边、无划痕、无晶格缺陷、无应力残留，表面达到外延级EPI洁净标准，可直接用于MBE、MOCVD外延生长、量子阱制备、精密光刻、镀膜刻蚀等高端精密制程。
锑化铟是目前商用半导体中**电子迁移率极高、红外探测性能顶尖**的优质材料，室温禁带宽度仅0.17–0.18eV，为直接带隙结构，精准适配**3–5μm中波红外核心探测波段**，是制冷型红外焦平面探测器的核心感光基底。其室温电子迁移率可达78000cm²/(V·s)，远超硅、砷化镓、砷化铟等常规材料，具备极小电子有效质量、超快载流子响应、极强磁阻效应、灵敏度高等独特优势。广泛应用于军工红外探测、航空航天光电系统、高精度霍尔传感器、磁阻器件、超高速高频微电子器件，全面覆盖高校科研实验、企业工艺调试、新品研发与工业规模化量产全场景。
二、核心材质与工艺优势
生长工艺：采用成熟稳定的LEC液封直拉与VGF垂直梯度凝固复合工艺，单晶生长应力极低、晶体完整性优异、位错密度低、组分均匀性极佳，从根源减少晶格畸变、层错与杂质偏析问题，晶格品质稳定，完美适配InSb基多元合金、超晶格、量子阱外延生长，大幅提升红外探测芯片与磁电器件的生产良率与一致性。
晶体结构：标准闪锌矿立方单晶结构，晶格常数6.48Å，介电常数17.7，晶体结构稳定、晶格匹配性优异，可适配各类锑化物外延体系，是制备高性能中波红外探测阵列、量子传感、磁电耦合器件的专属核心基底。
核心性能：拥有行业顶尖超高电子迁移率，载流子响应速度极快，高频信号传输损耗极低，适配超高速、超高频微电子器件工况；窄带隙特性造就优异的3–5μm中波红外感光能力，液氮制冷下探测灵敏度极高、成像画质清晰；具备显著的巨磁阻效应，磁电转换精度高、灵敏度强，是高精度磁传感、电流检测、磁场探测的首选材料；同时热稳定性良好、器件漏电低、抗干扰性强，适配高端精密设备严苛使用场景。
精密加工：全程无尘车间标准化生产，精密切片、双面均匀研磨、0.3–0.5mm精密圆弧防护倒角，彻底杜绝崩边、裂边、掉粉破损；搭配高端CMP超镜面抛光工艺，表面达到纳米级超低粗糙度，平整度优异、无麻点无划伤，表面洁净度达标外延级标准，完全满足高精度外延、多层薄膜沉积、精密光刻刻蚀等深加工需求。
三、核心规格参数（选购核心）
1、导电类型 & 掺杂特性（全品类现货）
本征/非掺InSb（高纯科研级）：6N超高纯无掺杂，电性均匀、晶体缺陷极少、内部应力极低，无杂质能级干扰，光电、磁电性能纯净稳定，适用于量子物理研究、红外机理实验、磁阻效应研发、高端光学精密探测等前沿科研场景。
N型锑化铟（Te碲掺杂·工业主流）：载流子浓度可控、超高迁移率、高频与磁电性能稳定，器件一致性强、重复性好，是超高速高频晶体管、高精度霍尔传感器、磁阻器件、红外光电探测阵列的核心量产衬底。
P型锑化铟（Ge锗掺杂）：P型导电特性稳定，PN结制备精度高，光电转换均匀性好，适配中波红外激光器、红外探测芯片、特种光电耦合器件、新型磁电器件研发与制备。
2、标准晶向
现货主流晶向：<100>、<111>，定向精度±0.5°；支持定制2°/4°/6°外延偏角晶向，精准适配超晶格、多量子阱、异质结等各类精密外延生长工艺，满足不同器件制程需求。
3、现货尺寸规格（方形片/圆形晶圆全覆盖）
方形单晶片（科研试样/实验调试常用）
尺寸：5×5mm、10×10mm、15×15mm、20×20mm、25×25mm 厚度：0.2mm、0.35mm、0.5mm、1.0mm、2.0mm，厚度公差±20μm，支持任意非标尺寸、异形切割定制

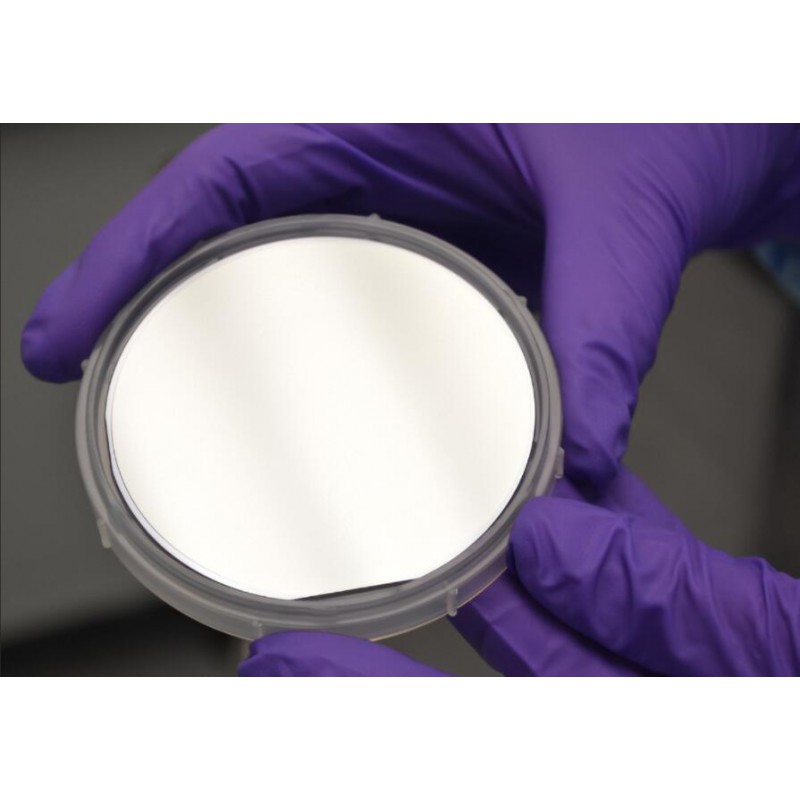

圆形标准晶圆（工业量产/外延工艺常用）
尺寸：2英寸（50.8mm）、3英寸、4英寸（工业主流） 常规厚度：350μm、500μm、625μm、650μm、700μm，厚度均匀性优异，适配全自动晶圆切割、镀膜、光刻、外延量产设备
4、表面工艺可选
单抛（SSP）：单面超镜面抛光、背面精细磨砂研磨，性价比高，表面洁净达标，适合科研试样、基础性能测试、工艺调试、实验预处理等场景。
双抛（DSP）：双面超镜面抛光，无应力、无缺陷、纳米级超低粗糙度、超高平整度，达到外延级EPI标准，是红外探测芯片、磁电器件、超高频微电子器件精密量产的首选。
研磨毛坯片：双面磨砂未抛光，适合二次切割、定制打磨、低成本工艺摸索、实验预处理，大幅降低科研试样成本。
细节工艺：全系产品统一精密圆弧倒边处理，彻底杜绝崩边、裂边、掉粉问题，适配精密设备夹持、自动化加工与多层外延工艺。
