高纯砷化铟单晶片 InAs晶圆 本征/N型掺杂 单双面抛光 <100><111>晶向 超高速电子器件中短波红外探测器外延衬底 太赫兹量子器件霍尔传感器 科研实验可定制尺寸
一、产品简介
本款砷化铟（InAs）单晶片是高性能III-V族窄带隙化合物半导体核心基材，采用**水平布里奇曼法（HB）+液封直拉法（LEC）** 双工艺体系生长原生单晶锭，全程百级无尘车间精密加工，经精密切片、均匀研磨、CMP化学机械超镜面抛光精制而成。产品严格管控晶体位错密度、晶格均匀度、厚度公差与表面洁净度，无崩边、无划痕、无晶格缺陷、无应力残留，表面达到外延级洁净标准，可直接用于MBE、MOCVD外延生长、量子阱沉积、精密光刻、镀膜刻蚀等高端制程。
砷化铟是目前商用半导体材料中**电子迁移率顶尖**的优质基材，室温电子迁移率可达40000cm²/(V·s)，性能远超硅、砷化镓、磷化铟等常规半导体材料。其室温窄带隙仅0.35–0.45eV，为直接带隙结构，精准覆盖1–3.8μm中短波红外波段，可拓展适配2–14μm红外器件制备。同时具备电子有效质量小、饱和漂移速度快、室温红外响应灵敏、功耗极低、抗辐射、热稳定性优异等核心特性，是超高频微电子、室温红外探测、太赫兹器件、量子材料、高精度霍尔传感器的不可替代衬底，全面覆盖高校科研实验、企业工艺调试、新品研发与工业规模化量产全场景。
二、核心材质与工艺优势
生长工艺：以成熟稳定的HB水平布里奇曼工艺为主、LEC液封直拉工艺为辅，生长出的单晶晶体完整性高、内部应力极低、位错密度小、组分均匀性极佳，从根源规避晶格畸变、层错、杂质偏析等缺陷，完美适配InAsSb、InAsPSb、AlGaSb等多元异质结、超晶格结构外延生长，大幅提升量子器件、红外器件的生产良率与稳定性。
晶体结构：标准闪锌矿立方单晶结构，晶格常数0.6058nm，晶格匹配兼容性优异，可与各类锑化物、砷化物三元、四元合金材料精准适配，是制备二类超晶格红外器件、中红外量子级联激光器、多量子阱结构的核心基底，适配各类高端锑化物外延工艺。
核心性能：拥有行业顶尖载流子迁移率，载流子响应速度超快，可支撑THz级超高频、低功耗稳定工作；中短波红外光电响应灵敏，无需深度低温制冷，室温即可实现高精度红外探测；击穿电场强度高、器件漏电率低、抗电磁干扰、耐高低温、抗辐射，可长期适配航天、军工、精密微电子严苛工况。
精密加工：全程无尘车间标准化制程，精密切片、双面均匀研磨、0.3–0.5mm精密圆弧防护倒角，杜绝崩边裂边、掉粉破损；搭配高端CMP超镜面抛光工艺，表面粗糙度达纳米级，平整度优异、无麻点无划伤，完全满足高精度外延、多层薄膜沉积、精密光刻刻蚀等深加工需求。
三、核心规格参数（选购核心）
1、导电类型 & 掺杂特性（全品类现货）
本征/非掺InAs（高纯科研级）：6N超高纯无掺杂，电性均匀、晶体缺陷极少、内部应力极低，无杂质能级干扰，光电性能、电学性能纯净稳定，适用于量子物理基础研究、太赫兹器件研发、高精度光学探测器、二维材料外延实验等高端科研场景。
N型掺杂InAs（工业量产主流）：常规硫掺杂/锡掺杂，载流子浓度可控、迁移率极高、高频导电性能稳定，器件一致性好、重复性强，是超高频晶体管、高速开关芯片、低功耗射频器件、高精度霍尔传感器、红外光电二极管的核心量产衬底。
2、标准晶向
现货主流晶向：<100>、<111>，定向精度±0.5°；支持定制2°/4°/6°外延偏角晶向，精准适配超晶格、多量子阱、异质结等各类精密外延生长工艺。
3、现货尺寸规格（方形片/圆形晶圆全覆盖）
方形单晶片（科研试样/实验调试常用）
尺寸：5×5mm、10×10mm、15×15mm、20×20mm、25×25mm 厚度：0.2mm、0.35mm、0.5mm、1.0mm、2.0mm，厚度公差±20μm，支持任意非标尺寸、异形切割定制

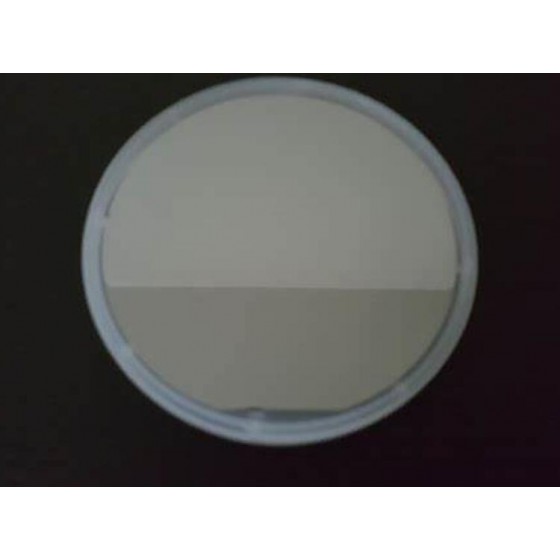

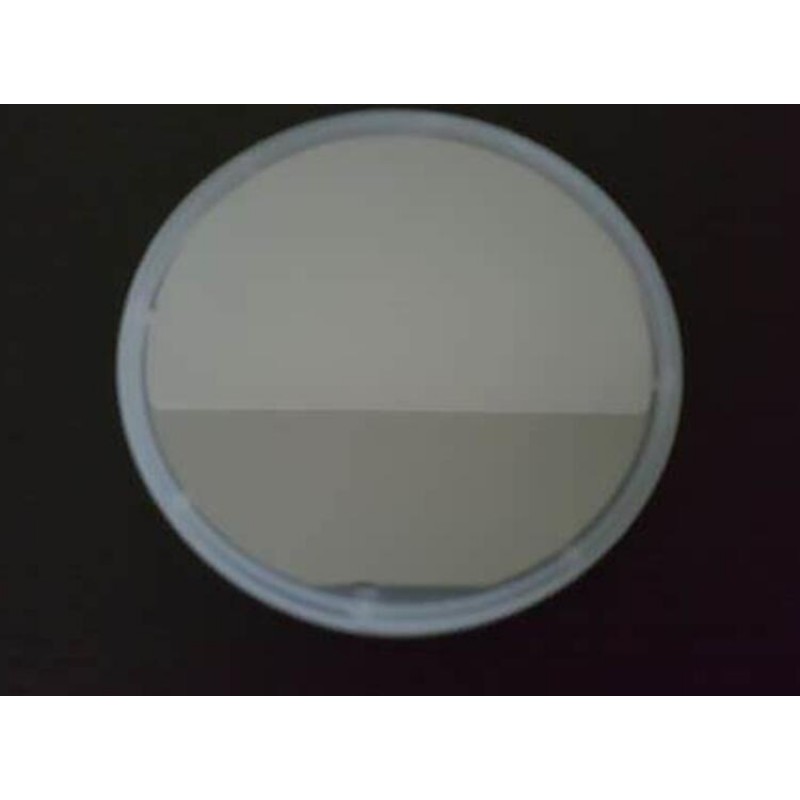

圆形标准晶圆（工业量产/外延工艺常用）
尺寸：2英寸（50.8mm）、3英寸、4英寸（工业主流） 常规厚度：350μm、500μm、625μm、650μm、700μm，厚度均匀性优异，适配全自动晶圆切割、镀膜、光刻、外延量产设备
4、表面工艺可选
单抛（SSP）：单面超镜面抛光、背面精细磨砂研磨，性价比高，表面洁净达标，适合科研试样、基础性能测试、工艺调试、实验预处理等场景。
双抛（DSP）：双面超镜面抛光，无应力、无缺陷、纳米级超低粗糙度、超高平整度，达到外延级EPI标准，是量子器件、红外芯片、超高频微电子器件精密量产的首选。
研磨毛坯片：双面磨砂未抛光，适合二次切割、定制打磨、低成本工艺摸索、实验预处理，大幅降低科研试样成本。
细节工艺：全系产品统一精密圆弧倒边处理，彻底杜绝崩边、裂边、掉粉问题，适配精密设备夹持、自动化加工与多层外延工艺。
