高纯磷化铟单晶片 半绝缘Fe掺杂/S型N型/Zn型P型 InP晶圆 单双面抛光 <100><111>晶向 光通信激光外延衬底 毫米波高频器件科研实验可定制尺寸
一、产品简介
本款磷化铟（InP）单晶片采用**高压液封直拉法（LEC）** 高端工艺生长原生单晶锭，经精密线切、超精密研磨、CMP化学机械镜面抛光精制而成，全程无尘车间生产，严格把控晶体缺陷、厚度均匀性与表面洁净度。作为第二代核心III-V族直接带隙化合物半导体材料，磷化铟是**高端光通信、超高频毫米波、高速光电芯片**的刚需基材，具备硅、砷化镓无法替代的光电与高频综合性能。
磷化铟拥有适配光纤通信的最佳发光波段、超高电子迁移率、高饱和漂移速度、优异的导热与抗辐射性能，广泛用于800G/1.6T高速光模块、5G/6G毫米波射频、AI高速互联、航天军工光电系统。产品分为科研实验级、工业量产级、高端外延级三大品级，全面覆盖试样研发、工艺调试、规模化量产需求。
二、核心材质与工艺优势
生长工艺：采用行业标准高压液封直拉法（LEC），晶体完整性高、位错密度低、晶格均匀性优异，应力控制精准，完美适配高精度外延生长、薄膜沉积、光刻精密制程。
晶体结构：标准闪锌矿单晶结构，直接带隙半导体，室温禁带宽度1.34eV，精准匹配光纤1310nm/1550nm低损耗通信窗口，光电转换效率极高，是光通信发光、探测器件的核心基底。
核心性能：电子迁移率高达5400cm²/(V·s)，远超硅与砷化镓，饱和电子漂移速度快，支持100GHz+超高频工作；导热性好、抗辐射、耐高温、信号传输损耗极低，适配超高速、超高频精密器件工况。
加工工艺：精密切片、双面均匀研磨、边缘防护倒角、CMP超镜面抛光，表面无划痕、无麻点、平整度优异、粗糙度极低，可直接用于外延、镀膜、光刻、刻蚀等精密工艺。
三、核心规格参数（选购核心）
1、导电类型 & 掺杂特性（全品类现货）
半绝缘型 InP（Fe铁掺杂·主流首选）：电阻率≥10⁷ Ω·cm，高阻低漏、无寄生干扰，绝缘性能优异，专为毫米波高频器件、HEMT、HBT、射频集成电路、卫星通信芯片设计，是高端射频与光电子量产核心基材。
N型磷化铟（S硫掺杂）：电阻率可控、载流子迁移率高、高频特性稳定，主要用于高速光电探测器、光电阴极、高频晶体管、高速功率器件。
P型磷化铟（Zn锌掺杂）：P型导电性能稳定，适配高精度PN结制备，广泛应用于激光二极管、红外光电器件、光电子集成芯片、高效叠层太阳能电池衬底。
本征/非掺 InP：超高纯无掺杂，电性均匀、晶体缺陷极少，适用于基础科研实验、特种光学窗口、高精度探测器研发。
2、标准晶向
现货主流晶向：<100>、<111>，定向精度±0.5°；支持定制2°/4°/6°/10°外延偏角晶向，适配各类InP、InGaAs、InAlAs外延生长工艺。
3、现货尺寸规格（方形片/圆形晶圆全覆盖）
方形单晶片（科研试样/实验调试常用）
尺寸：5×5mm、10×10mm、15×15mm、20×20mm、25×25mm 厚度：0.2mm、0.35mm、0.5mm、1.0mm、2.0mm，厚度公差±20μm

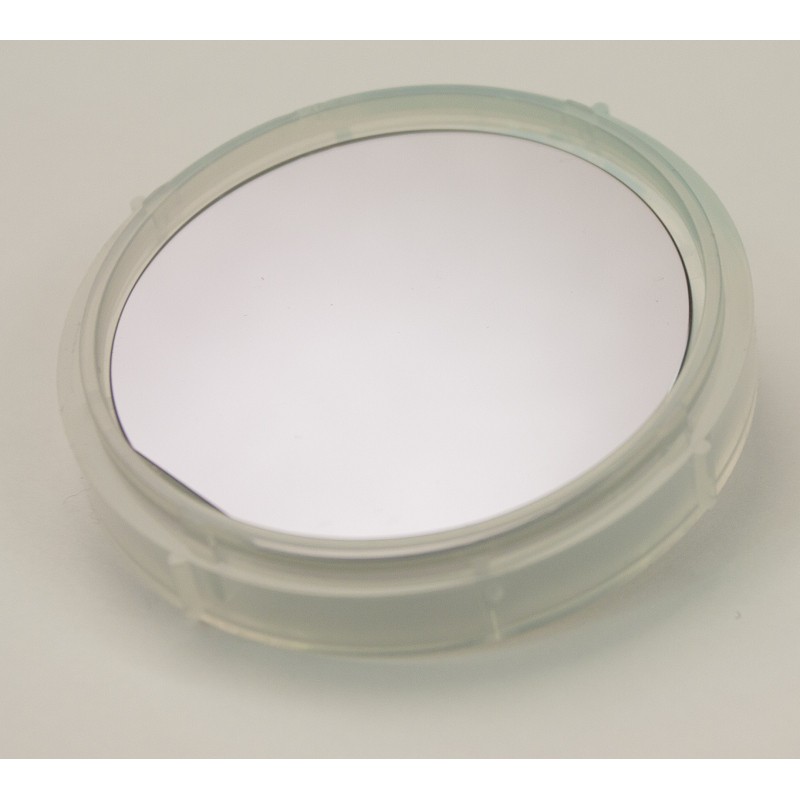

圆形标准晶圆（工业量产/外延工艺常用）
尺寸：2英寸（50.8mm）、3英寸、4英寸（行业主流） 常规厚度：350μm、500μm、625μm、650μm、700μm，厚度均匀性极佳，适配全自动晶圆设备加工
4、表面工艺可选
单抛（SSP）：单面超镜面抛光、背面精细研磨，性价比高，适合科研试样、工艺调试、基础性能测试。
双抛（DSP）：双面超镜面抛光，表面粗糙度极低、无缺陷、无应力，是外延生长、精密光刻、真空镀膜、高端光电器件制备的首选。
研磨毛坯片：双面磨砂未抛光，适合二次切割、定制打磨、低成本工艺试验与预处理实验。
细节工艺：全系产品统一0.3–0.5mm精密圆弧倒边，杜绝崩边、裂边、掉粉，适配精密设备夹持与深加工。
